作者：王向坤

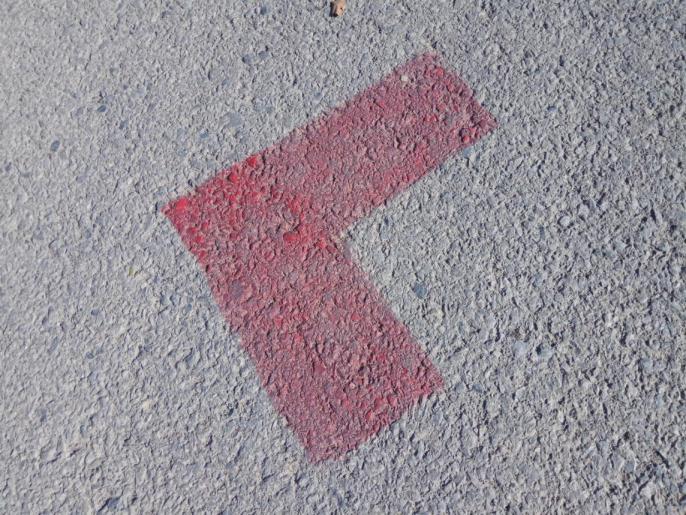

        過去的時間還不長，不記得具體哪一天了，走在熟悉的路上，忽然間看到路邊出現了紅油漆畫的類似于大于號“>”的符號。只不過角度呈九十度直角，每邊長約尺許，寬約20公分，一個不小的符號標記。

        干過管線探測的人，對于地上的符號標記非常敏感，走在城市的道路上，時常低頭尋找特定的管線探測標記--用紅油漆畫上去的地下管線編號和定點標記，如果發現了，不用說，這個地方做過管線探測了，通過符號的新舊程度，大致推算工作的時間，再結合圈內的消息動態，或許可知道是哪家公司做的。

        平時這樣的習慣多了，看到不一樣的標記，這個好奇心就來了。這是一種什么標記呢？抖音有辦法。把這個符號發上去，很快網友就回復了，這是像控點。有人會問，干管線的還不知道這個？確實如此，分工很細，不是測繪出身，沒見識過這個，還真不知道，不過，咱可以學。
        回到文章的主題，那什么是像控點呢？這個屬于攝影測量方面的專業術語，就是為攝影測量加密或測圖需要，直接在實地測定的控制點，英文是Photo control point。英文很直白，那肯定還有一個名字，就是像片控制點，這么說會降低這個術語的神秘性，望文生義，還會引起歧義。雖然，在行業標準的術語定義中叫像片控制點，但是行業大多稱為像控點，簡化以后，抽象性增加不少。
        像控點，這個對于測繪專業的人來說不陌生，對于非專業人士來說，基本上遇不到這個詞，如果偶然看到地面上這類符號標記，那肯定是不認識的。即便是發到社交平臺，也需要懂測繪專業的朋友予以關注，否則，還是不懂。
        不過，現在的人們見多識廣，智能手機的普及讓人們可以很容易的獲取各類知識，若有興趣，搜一下即可查到。不僅可以搜文字，還可以搜圖片，深挖一下，就能學到不少知識。

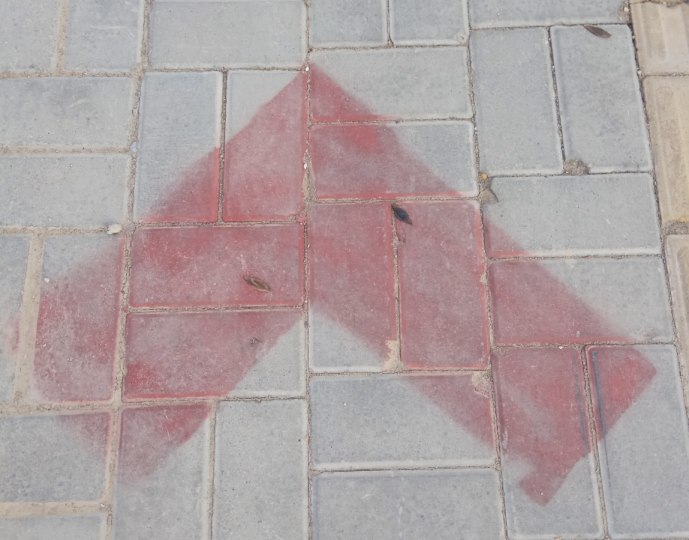

        我們現在已經知道了像控點標記的含義，準確來講，那叫L型標志。攝影測量嘛，結果就是地圖，這個，現在的人們很熟悉?；剡^頭來，像控點就是測繪上利用攝影測量制作地圖過程中的控制點，是攝影測量控制加密和測圖的基礎，要能包圍測區邊緣以控制測區范圍內的位置精度，糾正飛行器因定位受限或電磁干擾而產生的位置偏移、坐標精度過低等問題，糾正因氣壓計產生的高程差值過大等其他因素。
        根據用途，像控點又分為平面點、高程點或平高點，均要求選擇在明顯目標點上，所謂明顯目標點，就是在航攝像片上的影像位置可以明確辨認的點，便于將來內業處理的準確性。在野外，結合具體地物的地表特征，像控點標志的類型、顏色會有所不同，不止是L型的，也不止是紅色的，根據需要，還要噴繪編號在標志旁邊，便于內業處理。
        所以說，既然是控制點，選好點，制作好地面標志后，就需要對其進行測量，取得其坐標、高程等值，且要保持統一的規律，比如：統一測量標志的外角點，測量精度應保持一致等等。

        大致了解，以上這些就差不多了。到了專業的層面，不僅是理論，更重要的是實踐應用，這個就超出介紹的范圍了，有興趣的朋友可以自行查詢學習。
        符號標記是生物界傳遞信息的一種特質，不止是人類所獨有，動物界也很擅長，電視上常播的動物世界，動物們經?？刻囟ǖ姆?hào)來劃分領地。有時，對于未知的符號，人類還能引申到外星人那里。在以前，由于信息傳遞不發達，很多地方非常閉塞，如果忽然看到了奇怪的符號，解讀起來就很困難，很容易產生困惑。
        還是那個像控點符號標志，最近的周末，在山區旅游的路上又看到了，這時，已經知道了它的含義，則很容易想到最近這里實施過攝影測量工作了。因?yàn)殚_著車，沒有拍下來。

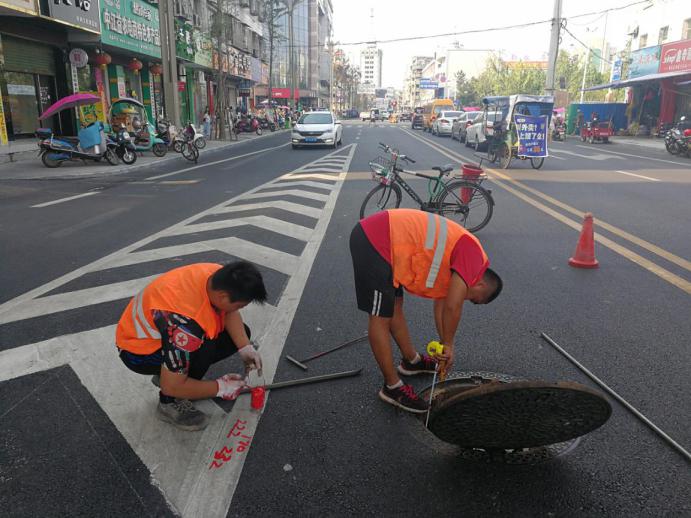

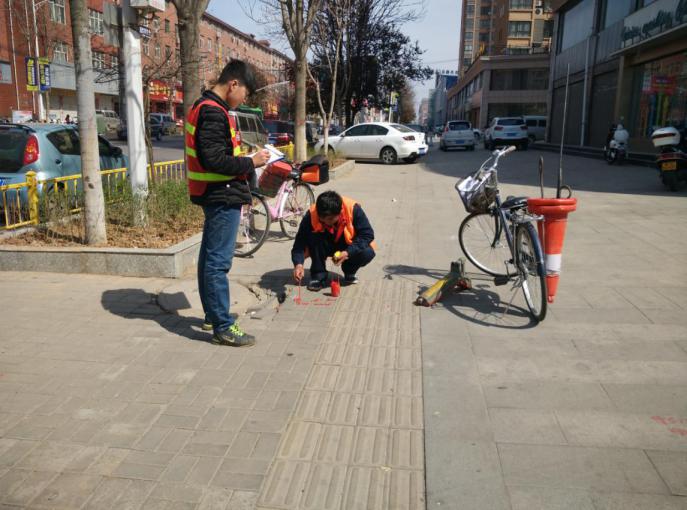

        說到了符號標記，順便說一下我們管線探測的特征。一個城市的管線長度少則上千公里，多則上萬公里，采集的管線數據都是通過一個個探測到的管線點連接而成，兩點之間最長不能超過75米，這是規程要求的，很多地方，管線點非常密，由此可知，管線點是非常之多，多到幾十萬、上百萬。

        管線點編號包括兩位臺組號、兩位管線類別代碼、以及順序號，至少有5個字符。別的不談，就是刷號，都要刷到上百萬、上千萬個字符。至于會用到多少紅油漆，這個沒有統計過具體數值。編號之外，還要對地下管線設施的中心點做標記，便于將來測量定點用。
        由此可知，管線探測的工作量還是非常大的。這項工作隨著城市化進程的加快，越來越普及，人們有更多的機會看到管線探測工作者的身影，穿行在城市的大街小巷。他們?cè)跒槌鞘泄芾怼⒊鞘兄卫硖峁?shù)據服務的同時，也將自己的足跡深深地印在了城市里，我們要關注他們。
