非開挖修復工藝介紹
與傳統的開挖施工相比，非開挖修復技術具有全過程機械操作，安全性高，不破路，不存在揚塵污染，不干擾其它市政管網等優勢，實現安全、高效、快捷施工。本文主要介紹點狀原位固化、不銹鋼快速鎖、紫外光原位固化三種非開挖修復工藝。
一、點狀原位固化
對管段中某部分的缺陷進行修復的方法，適用于部分缺陷集中于某個部位的場合，管道結構性缺陷呈現為破裂、變形、錯位、脫節、滲漏，且接口錯位應小于等于5cm，管徑為DN1000以下的管道。

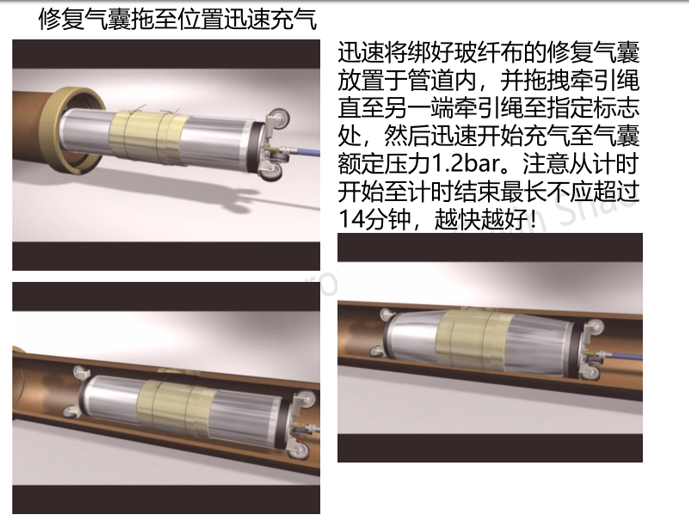

其原理是采取專用修復氣囊擴張法，將均勻浸漬固化性樹脂的玻璃纖維織物，緊貼在管道修復位置，用空氣壓縮使氣囊逐漸膨脹擴張，將圍裹的玻璃纖維襯墊緊壓在主管道的內壁上，使樹脂滲進缺陷處，讓玻璃纖維襯墊與主管道緊密貼合，從而在兩者之間構建一層永久性密封結構。

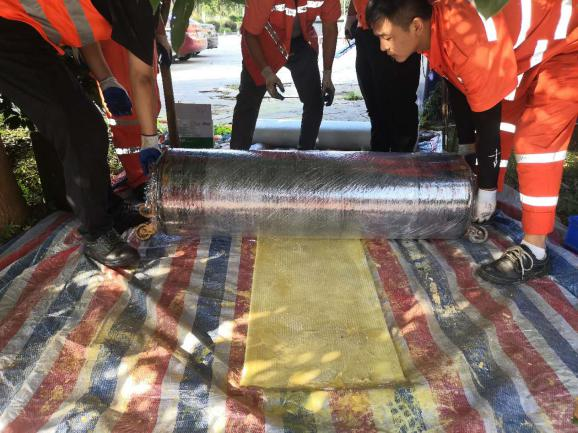

其施工過程如下:玻璃纖維布應按修復管道的管徑裁剪好，按照比管道周長大于10-15公分即可，便于膠片膨脹后的搭接，條件允許的情況下搭接部分盡量保持在管底位置。

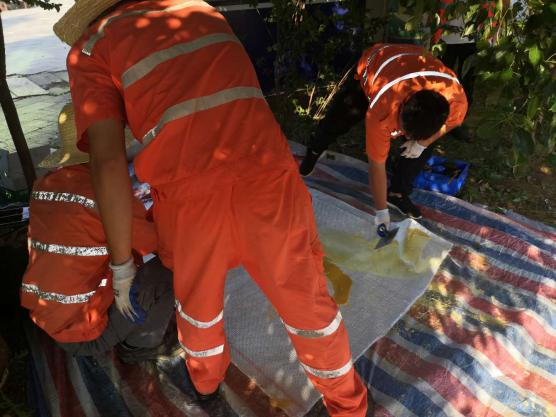

將兩種不同性質的、按照比例配置（黑白配比2：1）完成的樹脂，倒入攪拌桶內，用攪拌器充分?jǐn)嚢柚令伾鶆颉嚢柰瓿傻臉渲?，用刮刀在玻璃纖維布上均勻的刮抹。
樹脂要均勻刮抹，充分滲透纖維，注意邊縫壓實；涂膠要求：面面俱到。

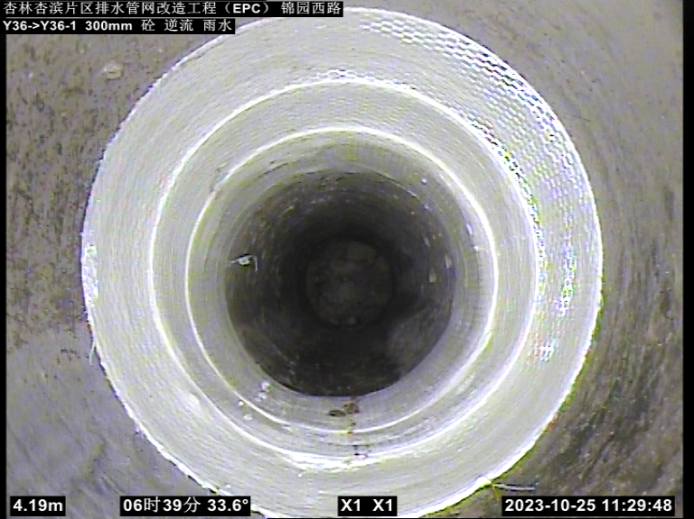

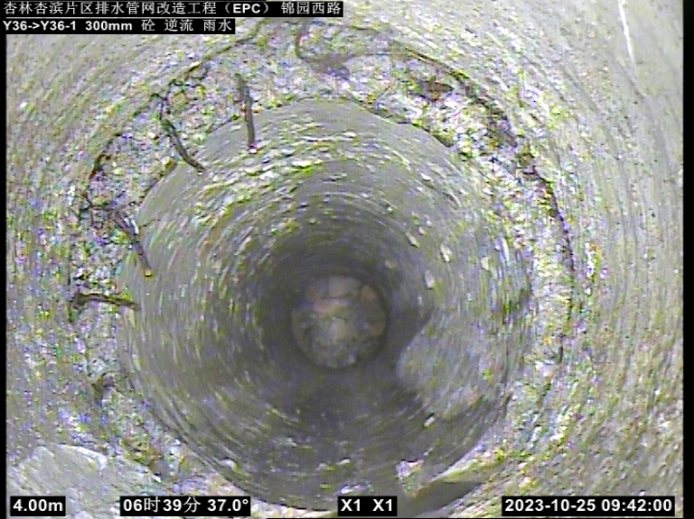

脫節修復前后
破裂修復前后
二、不銹鋼快速鎖
不銹鋼快速鎖是高品質不銹鋼管片和橡膠預制成快速鎖系統，在管道局部缺陷位置定位并擴張在管壁上鎖止，對管道局部缺陷位置快速修復的一種修復技術。
對管段中某部分的缺陷進行修復的方法，同樣適用于部分缺陷集中于某個部位的場合，管道結構性缺陷呈現為破裂、變形、錯位、脫節、滲漏，且接口錯位應小于等于5cm，管道基礎結構基本穩定、管道線形沒明顯變化、管道壁體堅實不酥化的管道。

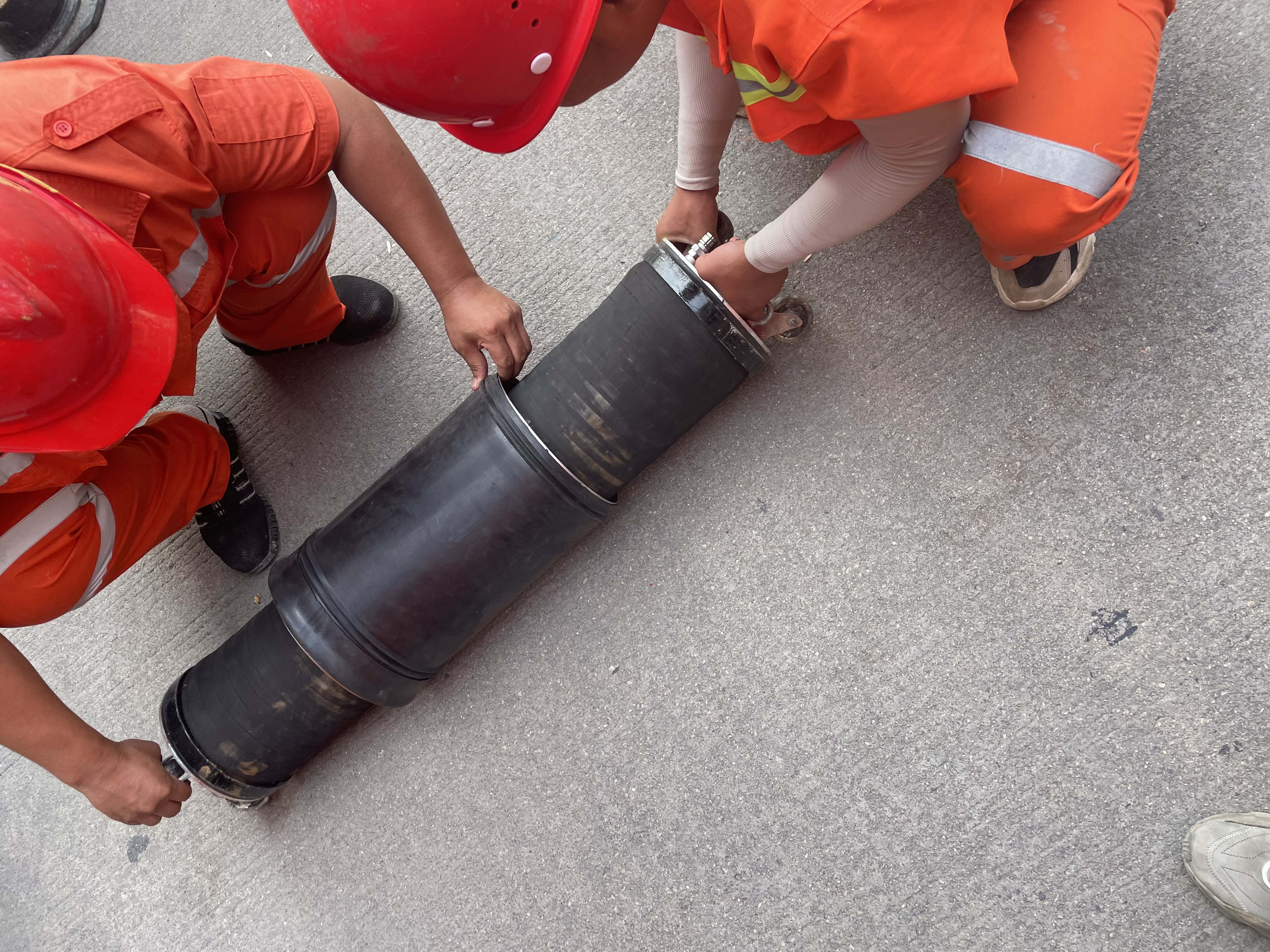

對于小管徑快速鎖施工，將攜帶專用修補氣囊定位到待修復部位，然后充氣使氣囊膨脹并將快速鎖撐開并緊貼管道修復部位，然后將氣囊泄壓取出，完成管道修復。
脫節修復前后
腐蝕修復前后
三、紫外光原位固化
采用牽拉方式將浸漬光固性樹脂軟管置入原有管道內并與原有管道緊密貼合后,通過紫外光照射使其固化形成內襯管的修復方法。適用于管道內壁局部蜂窩、剝落、小型破裂，結構呈現微變形、滲漏、腐蝕、脫節、接口錯位小于等于直徑的15%等病害修補。具有施工占地小，修復壁厚薄，水流損失小，彈性模量高，施工簡單以及產生污染小等特點。
施工流程如下：

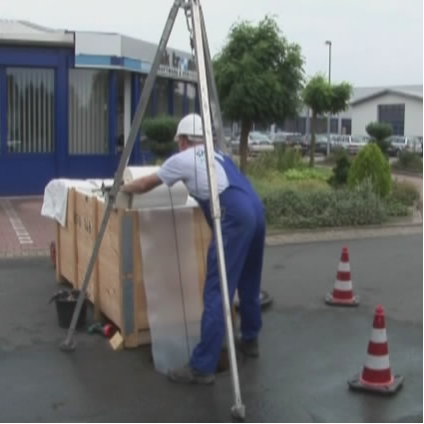

拉入（在拉入內襯軟管前）內襯軟管的保護膜

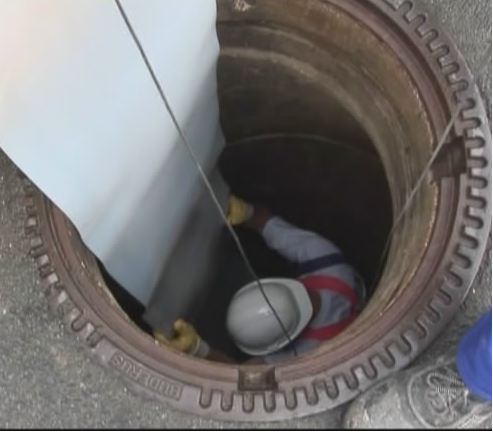

拉入內襯軟管
內襯軟管充氣
內襯軟管紫外線固化過程的CCTV監控

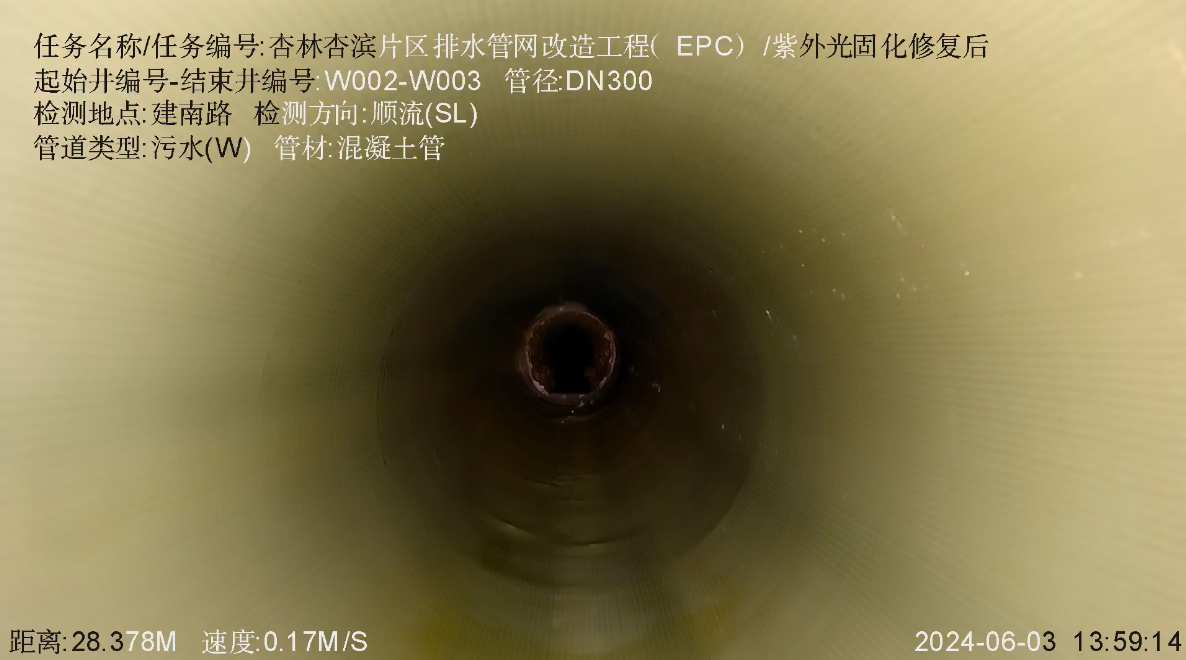

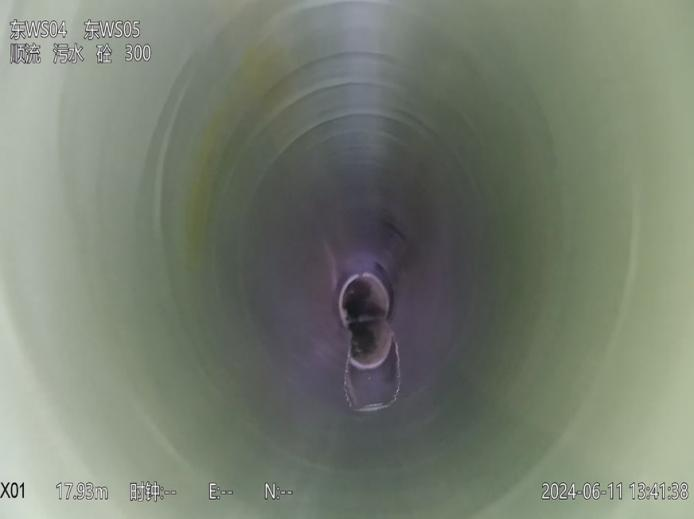

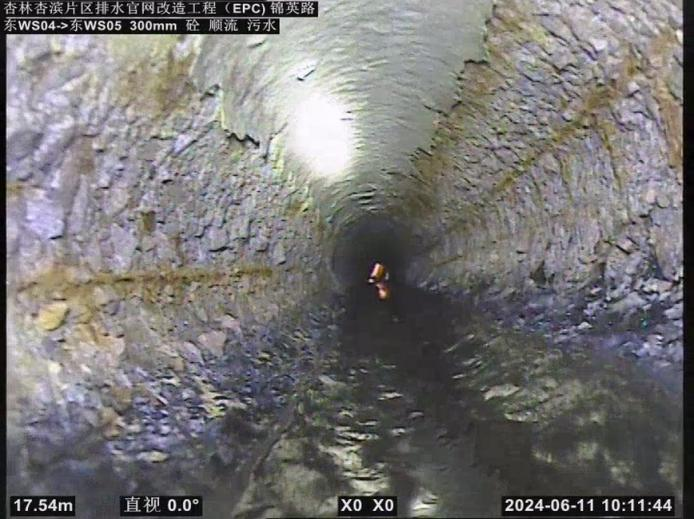

腐蝕修復前后
腐蝕形成空洞及修復后
一、點狀原位固化
對管段中某部分的缺陷進行修復的方法，適用于部分缺陷集中于某個部位的場合，管道結構性缺陷呈現為破裂、變形、錯位、脫節、滲漏，且接口錯位應小于等于5cm，管徑為DN1000以下的管道。
其原理是采取專用修復氣囊擴張法，將均勻浸漬固化性樹脂的玻璃纖維織物，緊貼在管道修復位置，用空氣壓縮使氣囊逐漸膨脹擴張，將圍裹的玻璃纖維襯墊緊壓在主管道的內壁上，使樹脂滲進缺陷處，讓玻璃纖維襯墊與主管道緊密貼合，從而在兩者之間構建一層永久性密封結構。
其施工過程如下:玻璃纖維布應按修復管道的管徑裁剪好，按照比管道周長大于10-15公分即可，便于膠片膨脹后的搭接，條件允許的情況下搭接部分盡量保持在管底位置。
將兩種不同性質的、按照比例配置（黑白配比2：1）完成的樹脂，倒入攪拌桶內，用攪拌器充分?jǐn)嚢柚令伾鶆颉嚢柰瓿傻臉渲?，用刮刀在玻璃纖維布上均勻的刮抹。
樹脂要均勻刮抹，充分滲透纖維，注意邊縫壓實；涂膠要求：面面俱到。

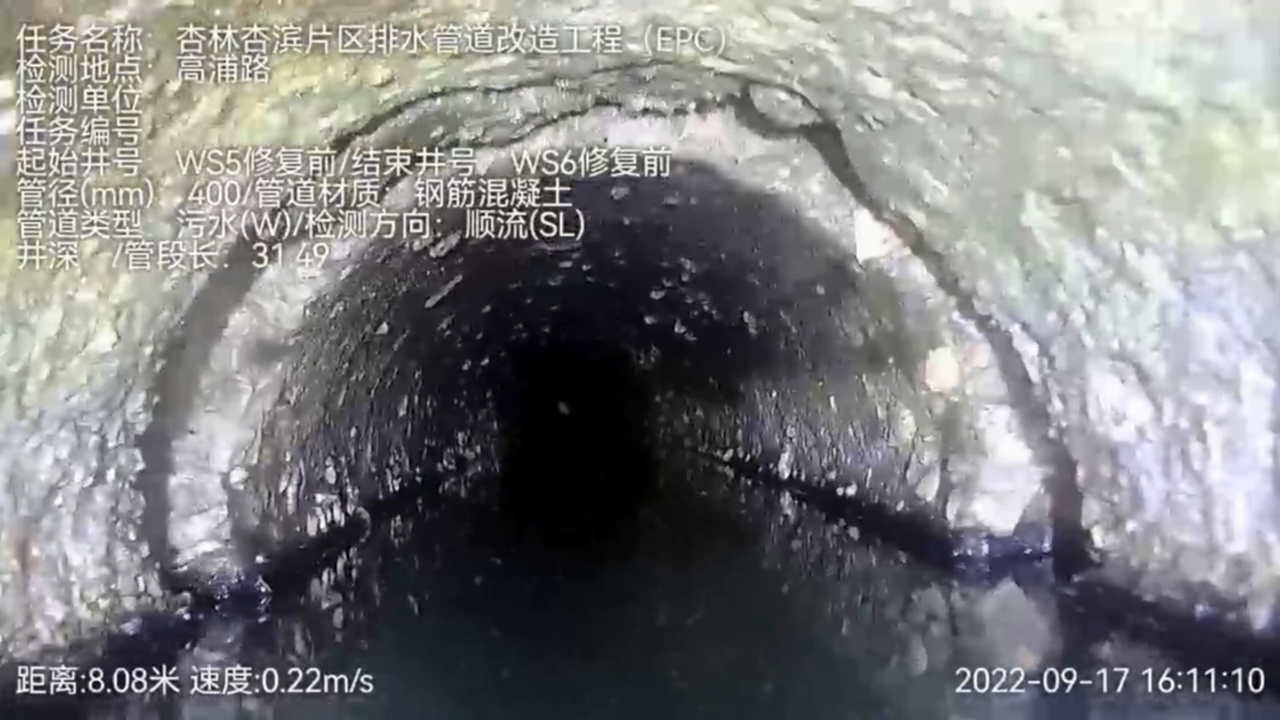

脫節修復前后
破裂修復前后
二、不銹鋼快速鎖
不銹鋼快速鎖是高品質不銹鋼管片和橡膠預制成快速鎖系統，在管道局部缺陷位置定位并擴張在管壁上鎖止，對管道局部缺陷位置快速修復的一種修復技術。
對管段中某部分的缺陷進行修復的方法，同樣適用于部分缺陷集中于某個部位的場合，管道結構性缺陷呈現為破裂、變形、錯位、脫節、滲漏，且接口錯位應小于等于5cm，管道基礎結構基本穩定、管道線形沒明顯變化、管道壁體堅實不酥化的管道。
對于小管徑快速鎖施工，將攜帶專用修補氣囊定位到待修復部位，然后充氣使氣囊膨脹并將快速鎖撐開并緊貼管道修復部位，然后將氣囊泄壓取出，完成管道修復。

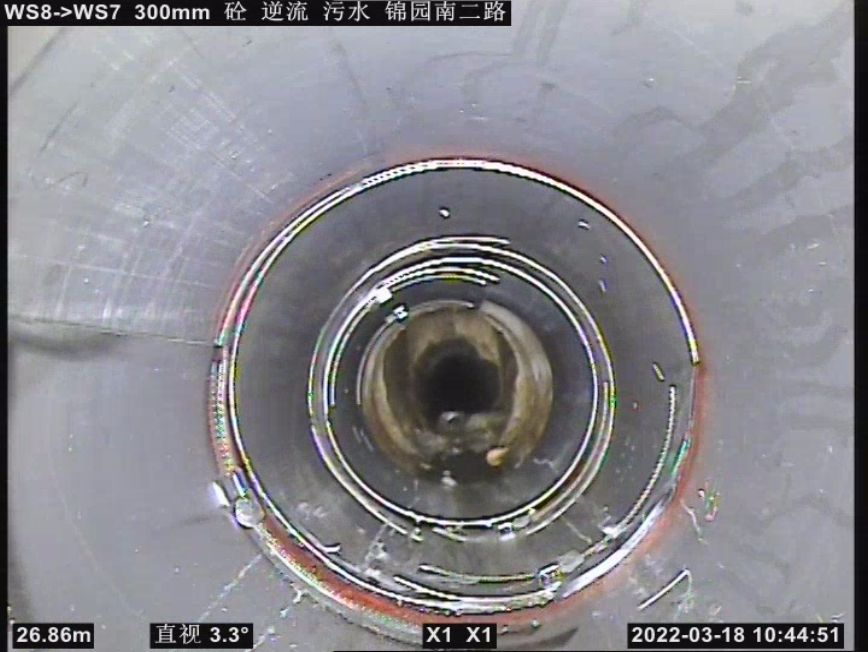

脫節修復前后

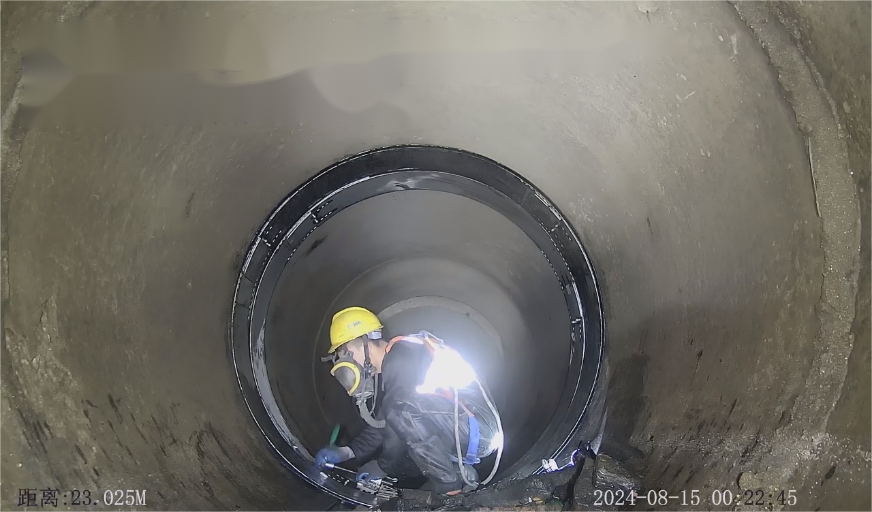

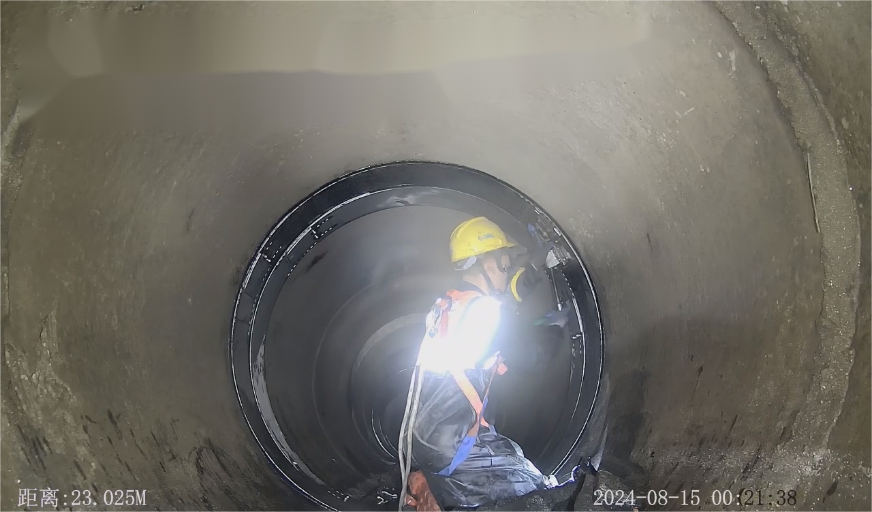

對于管徑大于等于800mm以上管道，需采用人工安裝的方式。工人進入待修復管道部位，先將不銹鋼環片預拼裝成比管道內徑略小的套環，后將EPDM橡膠圈套在套環外面，然后將套環正確放置在擬修復部位并采用專用安裝工具將快速鎖套環撐開張緊，使套環及橡膠圈與管壁緊密、無縫貼合后將專用鎖緊螺栓鎖死，完成對管道的局部修復。

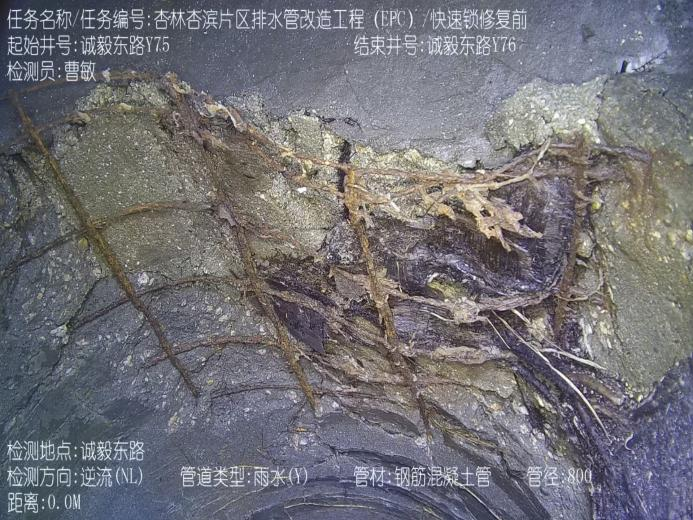

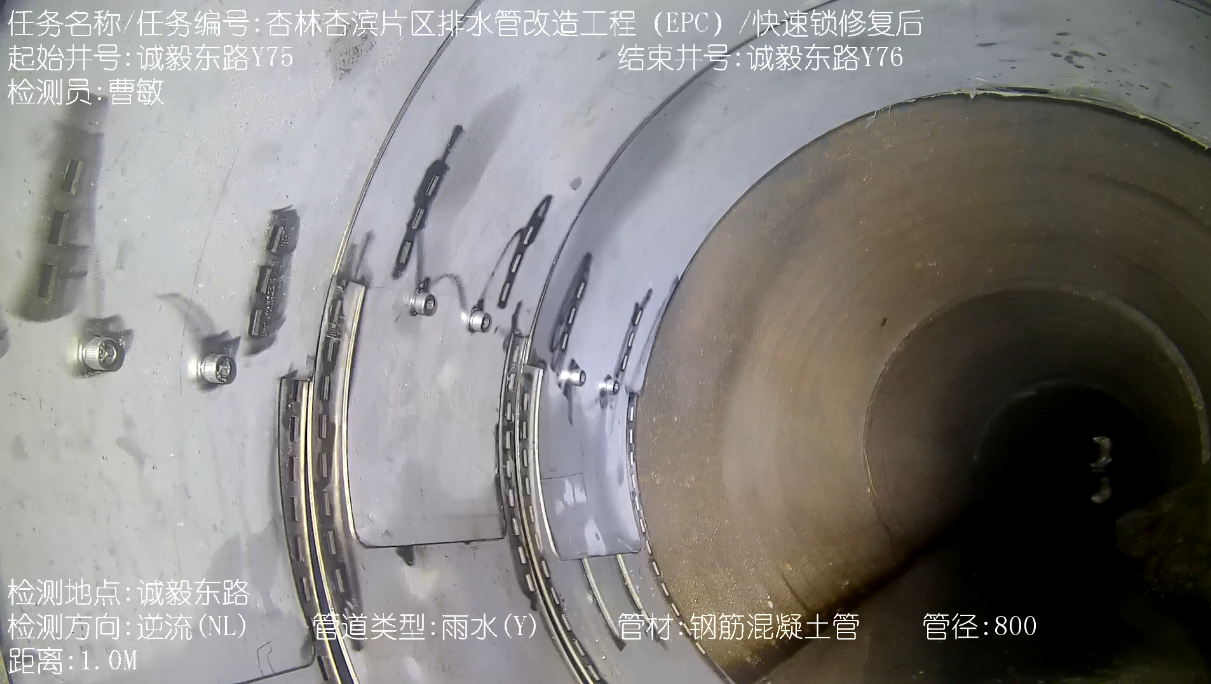

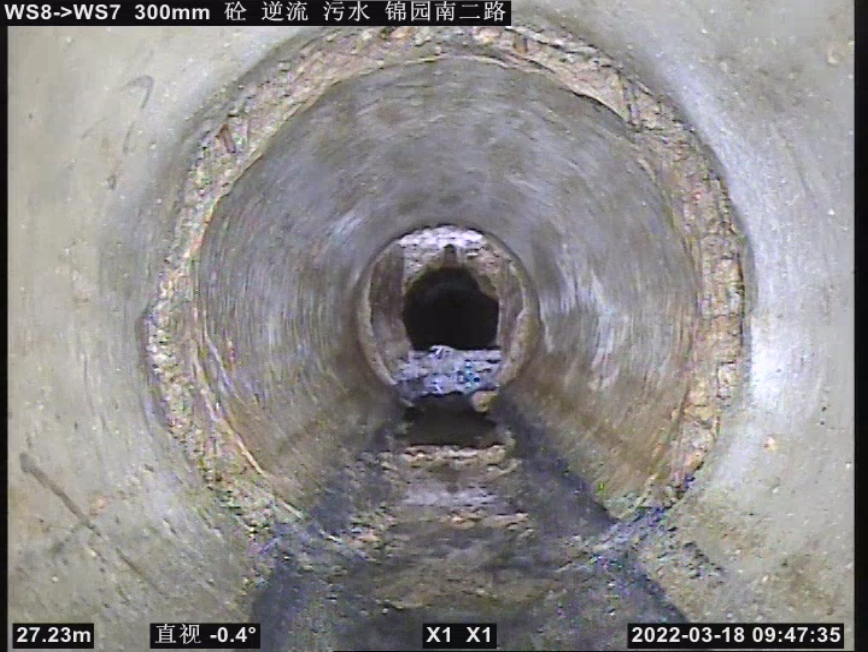

腐蝕修復前后
三、紫外光原位固化
采用牽拉方式將浸漬光固性樹脂軟管置入原有管道內并與原有管道緊密貼合后,通過紫外光照射使其固化形成內襯管的修復方法。適用于管道內壁局部蜂窩、剝落、小型破裂，結構呈現微變形、滲漏、腐蝕、脫節、接口錯位小于等于直徑的15%等病害修補。具有施工占地小，修復壁厚薄，水流損失小，彈性模量高，施工簡單以及產生污染小等特點。
施工流程如下：

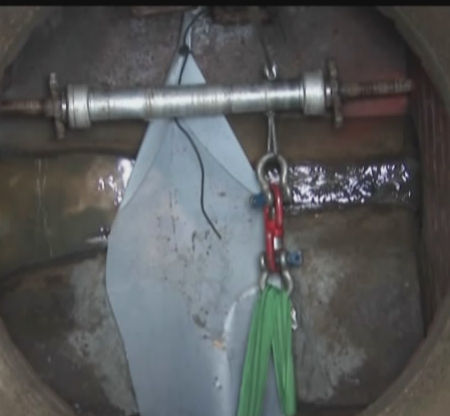

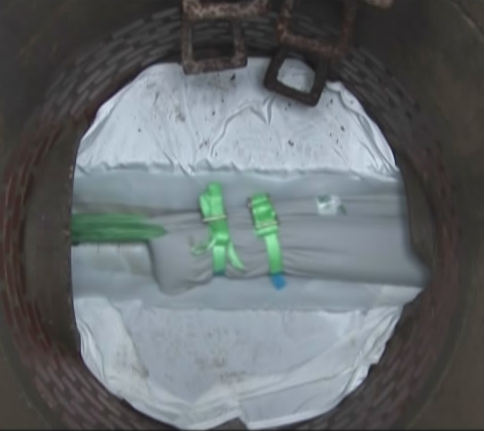

拉入（在拉入內襯軟管前）內襯軟管的保護膜

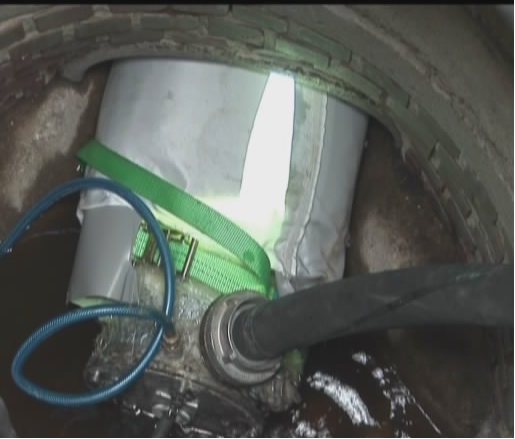

拉入內襯軟管

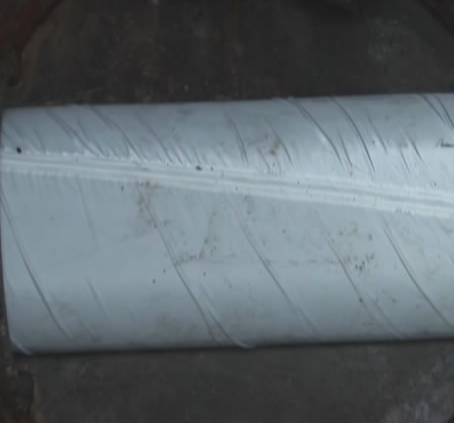

內襯軟管充氣

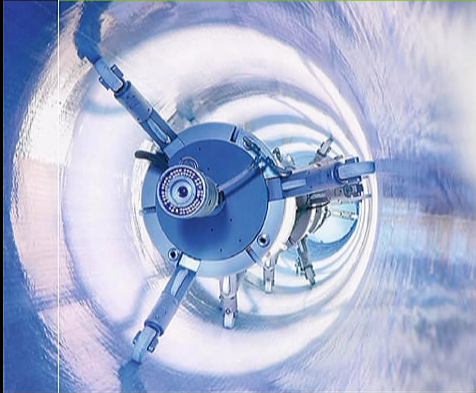

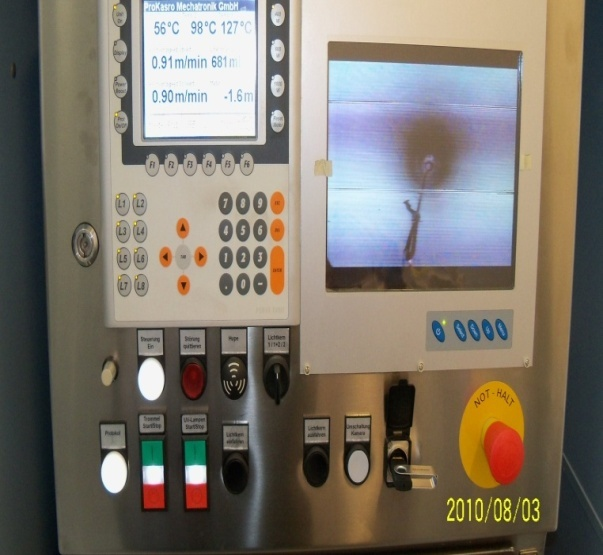

內襯軟管紫外線固化過程的CCTV監控
腐蝕修復前后

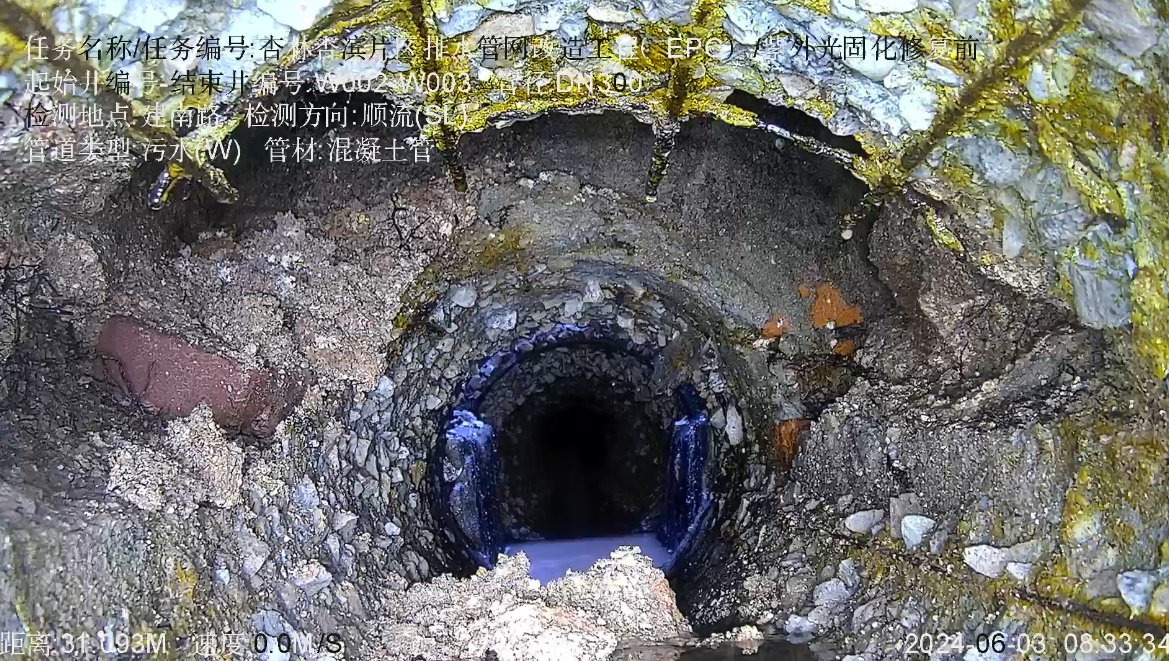

腐蝕形成空洞及修復后
管道非開挖修復技術具有無需地面開挖、施工周期短、對交通影響小、適用廣泛、內襯管耐用、整體性強、改善流量和環保節省等優點。這些優點使得非開挖修復技術在城市地下管網維護與更新中具有重要的應用價值。
作者：李明
