地下管線探測作業組長都知道，管線定位的方法主要有峰值法和零值法兩種。在實際工作中，峰值法使用的比較多，零值法卻很少有人用到。下面我將結合在鹽城項目做技術支持幫助新探測組長解決問題的實踐，談一談零值法在地下管線探測中的妙用。

在使用零值法探測地下管線之前，我們先來了解一下金屬管線探測儀的探測原理。

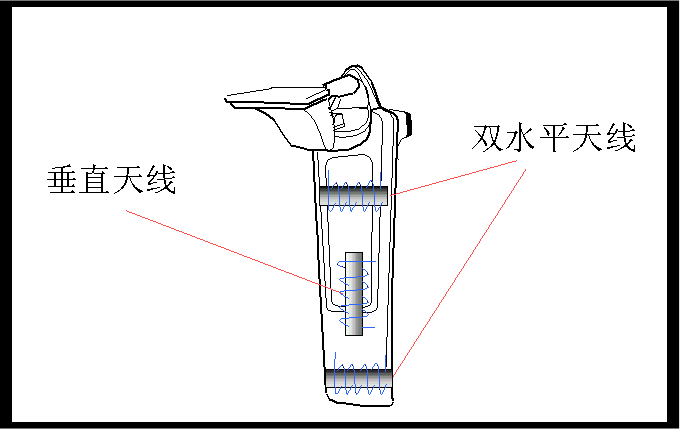

大家都知道，管線探測儀主要由發射機和接收機兩部分組成，發射機的作用是發射一個特定頻率的電流信號，接收機是檢測這個特定頻率的磁場信號。接收機內置有上、中、下三個檢測磁場信號的線圈，其中上、下兩個線圈水平放置，用來檢測地下管線磁場的水平分量，中間這個線圈垂直放置，用來檢測地下管線磁場的垂直分量。

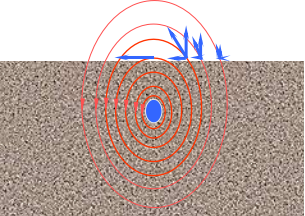

在管線正上方，水平線圈接收到的水平磁通分量最大，在接收機屏幕上顯示信號最大；垂直線圈接收到的垂直磁通分量最小，在接收機屏幕上顯示信號最小。

根據這個原理，采用峰值模式探測，采集到的信號如同山峰一樣，這就叫峰值法，而采用零值模式探測，采集到的信號如同山谷一樣，這就叫零值法。通過檢測磁場的水平分量或垂直分量來確定管道的位置，這就是管線探測儀的探測原理。這兩種信號檢測方式在實際探測過程中可以靈活選擇，以達到一個比較好的探測效果。

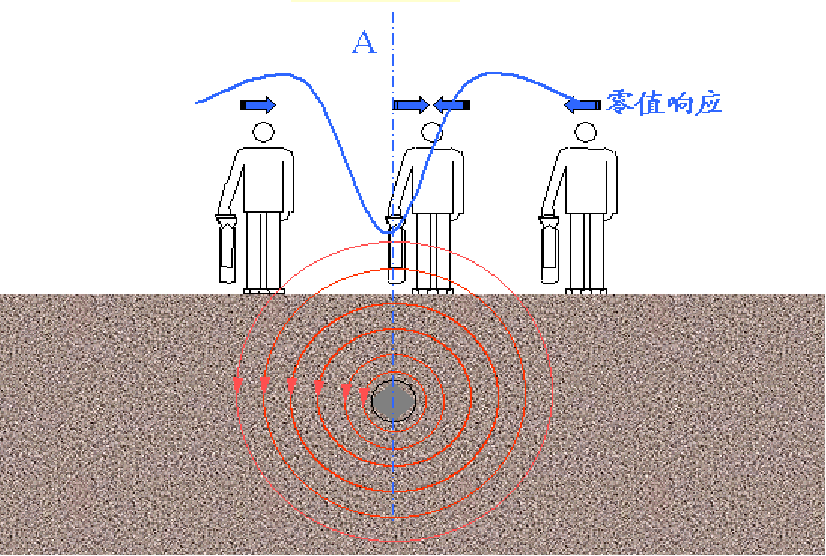

從上圖我們可以看出，采用零值法探測時，當探測者位于管線左側時，儀器會出現一個向右的指示箭頭；當探測者位于管線右側時，儀器會出現一個向左的指示箭頭；探測者在管線正上方時，左右箭頭指示同時出現。探測者可以根據左右箭頭的同時出現來確定管線的位置。理論上雙箭頭同時出現時，接收機停止的位置就是地下管線在地面上的投影位置。

但在實踐中，接收機不在管道正上方而是偏離管線真正位置20-30cm時，雙箭頭指示也會同時出現?？梢娪眠@種方法來定位，誤差是很大的。原因是：單垂直線圈濾波效果差，信噪比低，極易受到旁側干擾的影響。

它的優點是：可以用來快速的追蹤管道走向，管線信號比較弱時也能追蹤管線，顯示管線的位置比較直觀。

下面就以鹽城項目的實際來談一談這種方法的巧用。

在鹽城市鹽靖高速與青年路高架之間的世紀大道，在那里碰到了探測組長張凡，他正在探測一條管徑500mm的給水管道。我在旁邊觀察了半個多小時，見他沒有任何的工作進展。然后拿過設備，開始了峰值模式的各種探測方法。什么旁側感應法、壓線法、45度傾角法、橫向掃描法。窮盡我畢生所學，仍然一無所獲，最后也沒能找出那條給水管道的位置。

我看這樣不行，于是向他詳細詢問附近都有那些管線及他們的大致位置，同時也了解到這條給水管距離目前位置400-500米的地方分別有閥門井和過河處。在得到這些信息后，大腦里就有了一個基本探測方案：準備采用零值模式，從兩端的已知點處開始探測。我們騎著電動車先來到東邊的管道過河處，他將發射機設置好，然后放置在給水管上；我拿著接收機，設置零值法檢測模式，在距離發射機10米的地方開始向前探測。在我向前追蹤信號的過程中，他提著發射機以貼近地面的方式跟著我的探測足跡向前走。

這樣做有兩個好處：一是追蹤時不會輕易丟失管道信號；二是始終保持一定的收發距探測，無需根據距離發射機的遠近來調節接收機的增益，以保證接收機能夠一直接收到來自管道的電磁場信號。往前追蹤探測一定距離（一般50米）后兩個人同時停下來，再將接收機換成峰值模式，采用5線法來定位、定深定點。在地面做好標記，用手機記錄下該管線點的各種數據并畫圖，然后再往前繼續追蹤探測，不到半小時，就探測到原來工作的停滯處。采用這種方法從另外一端閥門井處開始探測，很快就把剩余的管道追蹤探測完。

第二天使用零值法檢測模式，1個多小時幫他解決了路北一條800mm的給水問題，這個問題他自己處理了幾次都沒有很好的解決。

解決不了的關鍵緣由我分析有以下幾點：

1、管道埋設太深（3-4米），采用峰值法探測，信號最強部分范圍太寬，在手?jǐn)[動的幅度范圍內壓根看不出明顯的最大值，無法根據最大值來確定管道位置；
2、發射機放置的位置距離接收機太遠，管道上的磁場信號不足以傳導地面而被接收機檢測到；
3、在追蹤的過程中，發射機已漸漸偏離管道或距離管道太遠，發射機激發的磁場無法感應到管道上或者感應到管道上信號很微弱，造成管道上的電流很小，產生的磁場也不足以傳導到地面而被接收機檢測到。最終的結果就是探測不出來。

管線探測的方法很多，我們要在實踐中不停的學習和總結，以解決管線探測中碰到的各種疑難問題。
