作者：王向坤

近期，國家市場監督管理總局 國家標準化管理委員會發布《2022年第6號中國國家標準公告》，其中有涉及管線服務的標準。
一、《智能井蓋》
標 準 號：GB/T 41401-2022
發布日期：2022-04-15
實施日期：2022-11-01
主管部門：住房和城鄉建設部
本文件對于智能井蓋術語定義、功能要求、性能要求、通信要求、信息要求、安全保護要求、管理維護等做了具體規定。
二、《地下無壓排水管網非開挖修復用塑料管道系統 第 3 部分：緊密貼合內襯法》
標 準 號：GB/T 41666.3-2022
發布日期：2022-04-15
實施日期：2022-11-01
主管部門：中國輕工業聯合會
三、《城市地下空間三維建模技術規范》
標 準 號：GB/T 41447-2022
發布日期：2022-04-15
實施日期：2022-04-15
主管部門：自然資源部(測繪地理)
本文件規定了城市地下空間三維建模的基本要求、建模過程、建模方法以及地下建筑物、地下管線、綜合管廊、地下交通設施和周邊地質體的建模要求。
四、《地下管線要素數據字典》
標 準 號：GB/T 41455-2022
發布日期：2022-04-15
實施日期：2022-04-15
主管部門：自然資源部(測繪地理)
本文件規定了地下管線要素數據字典結構及內容、數據字典描述內容。
五、《基礎地理信息要素分類與代碼》
標 準 號：GB/T 13923-2022
發布日期：2022-04-15
實施日期：2022-11-01
主管部門：自然資源部(測繪地理)
全部代替 GB/T 13923-2006
本文件規定了基礎地理信息要素的分類編碼原則、分類方案、編碼方案一級分類的代碼擴展原則，用數字形式標識基礎地理信息要素的類型。
本文件修改了原有管線要素分類中小類與子類的類別設置。

以上標準中，《地下無壓排水管網非開挖修復用塑料管道系統 第 3 部分：緊密貼合內襯法》由于涉及版權保護問題，還不能預覽，其它均可在線閱讀。

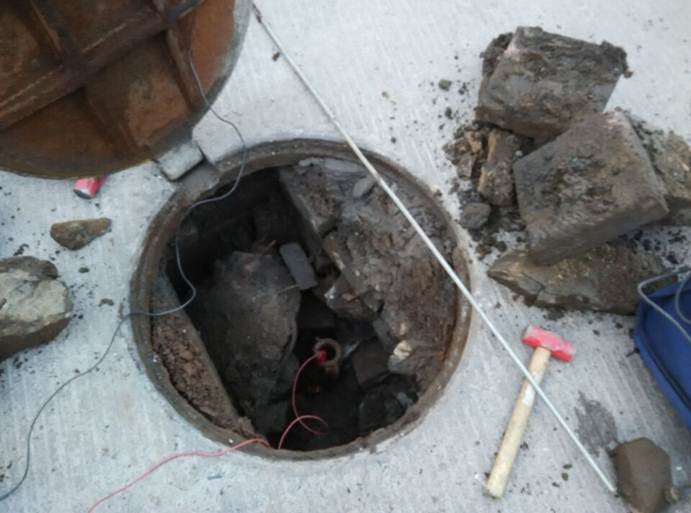

對于管線服務來說，井蓋是重要的管線設施，打開井蓋也是探知地下管線的第一步，部分專業管線早已出現了特殊井蓋，比如加鎖井蓋，甚至智能井蓋方案在二十年前就已出現。如今，隨著智能設備的發展，井蓋之下不只是管線設施，還有感知、監測等物聯網設備，對管線等一眾設備的安全管理，井蓋必然要進化。如今，標準的建立，就說明這件事情無論是從生產、技術、工藝，還是管理方面，逐漸成熟了。

管線三維建模，很早就出現了，哪怕是拿輔助設計類CAD軟件呈現，人們能夠看到管線的三維狀態。隨著硬件及三維技術的進步，局部或整體管線三維模型實現了和城市三維模型的融合，期間，也曾出現管線模型細化、復雜化的趨勢，但整體還是利用管線探測結果，用軟件的方式實現管線三維模型，這樣的處理，好處是成本低一些。

但是，不論如何處理，地下管線畢竟與地上場景不同，絕大部分是看不到的，探測僅僅是定位了管線的三維位置，依據井下可見部分的管線屬性來確定兩點之間的管線屬性。特別是，塑料等柔性管道越來越多，非開挖敷設越來越多，在地下，兩點之間的管線不是筆直的，探測沒有辦法做到與實際的完全一致，只能是在一定誤差之內的幾何抽象，還有就是，非金屬管線探測的難點還未攻克，這些管線存在著非探測等手段數據處理。所以說，管線真三維是個偽命題，除非探測手段以及表達手段清晰到很高的量級。

不過，表達真實世界，一直是人們追求的目標之一，管線三維模型也必然要前進。它可以快速建模，也可以方便實用，但前提是數據的準確性要越來越高，這個目標的提高與技術、成本不可分割，我們要相對的看待這個事情。應用中，AR技術在現場實時呈現地下管線是目前的一個亮點，它具備將地下、地上動態合成在一起的技術條件，發展起來，可能會打破某些壁壘，可視部分可以沒有三維模型，反而可以把管線數據三維模型化之后，合成到視頻場景中，如果能夠集成監測數據，就可以實現更多的預測性分析和管理，包括地上、地下的融合。

管線探測大多執行的是標準號為CJJ類的技術規程，但是，管線需要與基礎地形疊加，必然要涉及基礎地理信息，為了確保共同的要素分類、代碼基礎，也必然要遵循共同的標準，《基礎地理信息要素分類與代碼》就是這樣的標準，很多人對于“54”開頭的分類代碼非常熟悉，就是這個原因。之前一直執行的是GB/T 13932-2006標準，我們可以比較這兩個版本的標準中管線部分。

2006版，管線大類下面的種類包括：輸電線，通信線，油、氣、水輸送主管道，城市管線。
2022版，管線大類下面的種類改為：長輸輸電線，長輸通信線，長輸油、氣、水輸送主管道，城市管道。



差別在于增加了“長輸”二字，實際上，沒有這兩個字，在2006版中表達的也是長輸的意思，因為城市管線單列出來了，城市管線之外那就是長輸管線。

注意，在在線閱讀中，2022版的管線中類中是城市管道，但是，附錄B中仍然叫做“城市管線”，二者不一致。這也只能望文生義，一切要等正式版出版以后，才可以評論。
